BBH Variables Installations System - Versuchsaufbau Klimaanlage

Gerätebeschreibung:

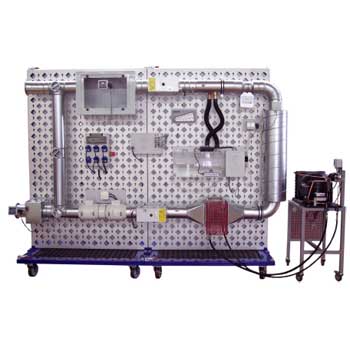

Modularer Bauteilesatz ´VIS-Klima´ zum Aufbau einer Modellklimaanlage auf vorhandenen VIS-Modulmontagewänden und ggf. mit Messstellenverteilung.
Der Lieferumfang beinhaltet eine Auswahl von Modulen, welche u.a. die Bearbeitung der nachstehenden Versuche bzw. Themengebiete ermöglichen.

Versuche:

• Benennung von Bauteilen einer Klimaanlage, funktioneller Aufbau
• Veränderung der Luftzustände (heizen, kühlen, befeuchten), Leistungsauslegung von Klimaanlagen
• Energetische Zustände der Luft im h-x-Diagramm bestimmen
• Messtechnische Verfahren der Luftzustandsbestimmung (Temperatur, Feuchte, Druck, Volumenstrom)
• Messung von strömungstechnischen Größen (Druck, Volumenstrom, Druckverluste, Ventilatorkennlinie)
• Wartung von Klimaanlagen (Filterdruckverlust, Filterwechsel, Überprüfung von Kälteanlagen, usw.)
• Grundlagen der Kältetechnik (Aufbau einer Kälteanlage, Komponenten, Wartung)

Anlagenteile:

• Luftkanalsystem aus verzinktem Stahlblech mit verschließbaren Messöffnungen, stufenlos regulierbarer Ventilator, Stellklappen für Zuluft, Abluft und Umluft, Luftfilterbox, Nebelinjektor
• Mess- und Versuchskammer mit Plexiglasabdeckung
• Vorerhitzer, Nacherhitzer, Kühlregister, Ultraschall-Luftbefeuchter, Schrägrohrmanometer, Messblende mit Differenzdrucksensor, 2 Feuchte-/ Temperatursensoren, Strömungsgeschwindigkeitssensor
• Kühlaggregat mit Druckanzeigen und steuerungstechnischen Bauteilen
• Elektroschaltkasten mit Not-Aus, Betriebsanzeigen und Steckdosenleiste

HINWEIS: Der für die Versuche notwendige Beschaffungsumfang hängt davon ab, ob ggf. schon eine  VIS-Grundausstattung (Messtechnik, Montagewagen, etc.) vorhanden ist. Grundsätzlich werden zum vollständigen Versuchsaufbau zwei Montagewagen und ein angepasster Modulsatz Messtechnik benötigt.
